  出图的基本概念与做法

发表人:admin   来源:未知   时间:2011-10-05

简要操作步骤:

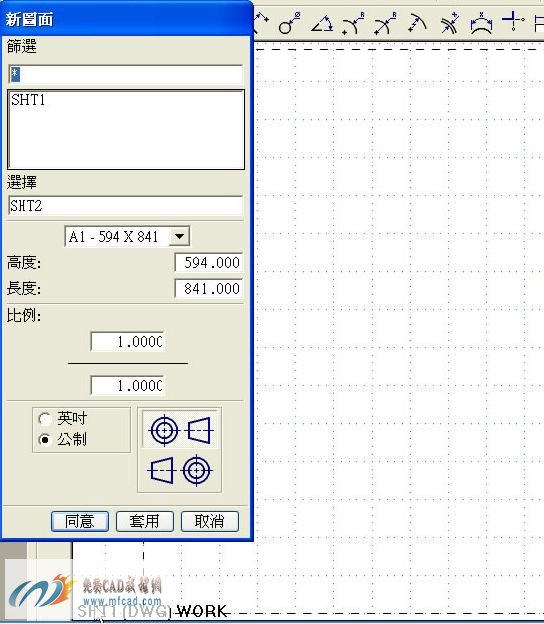

第一步 运行UGNX2.0软件打开我们准备好的练习文件(练习文件已经为大家在压缩包中准备好),选择应用模组下---出图模组,进入制图界面。选择新图面命令出现新图面对话框,创建新图纸,并对图纸进行介绍,如图所示:

创建新图纸并对图纸进行介绍

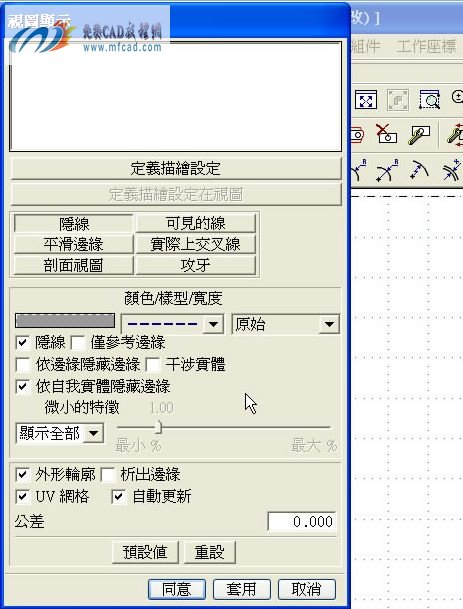

第二步 对新图面对话框进行设置,输入新图纸的名字,选择图纸的大小,也可以手动输入,设置比例,选择公制单位,选择第三视角投影,点击同意。选择参数设定的视图显示,出现视图显示对话框,对隐线的颜色、线型和宽度进行修改,点击确定,设置的视图显示如图所示:

 设置视图显示对话框

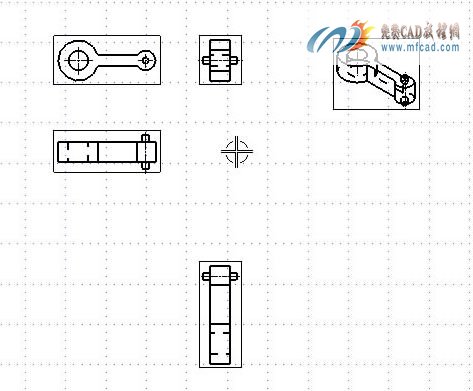

第三步 选择布图下-----增加视图选项,出现增加视图对话框,选择转入视图,选择TOP面进行放置,选择一个立体图进行放置,选择正交视图选择父视图,创建视图,创建完成的基本视图如图所示:

创建完成的视图

保存文件
