  怎么利用UG编程模板

发表人:admin   来源:未知   时间:2011-10-20

依靠UG 软件,我厂的CAM技术得到了极大提高,数控加工质量和加工效率不断提升。利用UG软件我们相继开展了“精细化分片编程”、“等高高速加工编程”、“模具不等间隙加工编程”、“过切清跟”、“少钳工无修抛加工编程”和“铸造泡沫实型整体数控加工”等技术。现在我们正在开展“模具的全程序化数控加工”,向“无图化”、“自动化”方向发展。

对CAM技术发展所取得的经验和成果,我们相继制定了一系列数控加工编程规范。这些CAM规范,把经验变为了知识,规范了我们的工作,促进了CAM工作质量的提高,我们在汽车模具CAM技术应用上形成了自己的风格。

但在编程规范的实际执行中,存在着对数控加工编程规范执行不严格的现象,而且由于人员技术水平的差异,对规范理解的不同,也造成规范的执行上的一些偏差,影响了编程质量和数控加工效率。

针对暴露的问题,为了进一步规范和指导我们的CAM工作, 我们在完善和发展我们的CAM编程规范的基础上, 我们提出了通过建立UG编程模板的方式,以提高我们的工作质量和效率,并提高我们的整体CAM技术水平。

与以前不同的是,这次我们不是把一些条条框框写在纸上,而是用建立数控编程样板文件的方式,把各种数控加工方式、常用刀具库、各种加工参数、UG编程操作和相应的数控加工编程规范。

2 完成的工作内容

这项工作的要求就是根据我厂的实际情况、以及精细化加工的要求,把经常用到的几种加工方式、郑州模具培训各到的几种加工方式、各种经验加工参数、刀具和加工操作按编程规范的要求集成在UG文件中,形成数控编程样板文件。

主要完成以下工作内容:

2.1在UG样板文件中,针对典型零件的不同的加工特点,制定不同的加工操作和加工方式:

例如,铸件型面的固定轴仿型加工,它考虑了铸件的泡沫铸实型经过数控加工,有加工余量相对比较均匀等特点,沿型面仿型加工,而改善加工工艺性可通过UG软件提供的灵活的驱动方式来解决,驱动方式主要采用Curve/Point、Boundary、Area milling、Surface Area、Flow cut 等;象板料、锻造毛坯的零件,有加工余量大、余量不均匀的特点,对粗加工要求较高,可利用UG的Cavity加工操作,实现等高加工,满足开粗要求。

本 UG编程模板文件以UG的加工编程操作和UG的编程管理为主线,有五大部分:编程归类、刀具制做、加工对象选择、加工方式和加工编程操作。

各部分又包含了各自相应的内容:

编程归类:根据加工形状和特点,大致分了象型面加工、轮廓加工、孔加工等程序类型。

刀具制作:是把常用的刀(象球头刀、端铣刀等)按规范的要求进行制定,并在进入UG_manufacturing 加工模块能自动建立好。

加工对象选择:主要是对选择的加工坐标系和加工几何体按规范要求理顺好关系、简化界面,以达到减少失误、操作方便的目的。

加工方式:根据我厂的数控加工工艺及编程规范要求,定义了泡塑加工、粗加工、半精加工、精加工四种加工方式。

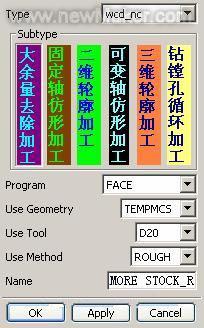

加工编程操作:针对不同材料、不同特征、不同毛坯来源的零件,把我厂经常用到的加工编程方法进行归纳分类,提前做在UG文件中,以便规范和指导编程。主要归纳了六种数控编程加工方法:大余量去除加工、固定轴仿形加工、二维轮廓加工、可变轴仿形加工、三维轮廓加工和钻镗孔循环加工。

2.2 各种加工参数的确定和输入,并使之固化,在以后的编程工作中不再重复输入。这里主要有两方面的内容:一是指加工切削参数,象进给量、主轴转速、走刀方式、布距、切削方向等;二是指UG产生程序所需的条件和控制选项,象驱动方式、投射方向、刀轴方向、机床控制、显示方式等。

对这些参数和选项按规范的要求确定好后,在以后的编程工作中不再输入,既节省了时间,又减少了出错的机会。

2.3刀具的制作:把常用的刀具参数按规范的要求输入,所谓规范的要求,是指编程用的刀具尺寸(经验尺寸)可能与实际加工用的刀具尺寸不一致,以修正加工中的各种不利因素带来的误差。进入UG加工环境后,将自动生成这些刀具,编程时直接调用就可以了。

2.4 为了使工作界面清晰易辩,又制作了各种图标,放在Ugii_env.dat文件中变量UGII_BITMAP_PATH指定的文件夹中,与建立的各项内容相对应。


2.5把建立的UG编程模板文放到Template_part\metric文件夹中。设置并修改UG中的有关加工环境文件,利用UG的开放功能,把做的UG编程样板文件和相关文件信息集成到UG软件中.象用Ugii_env.dat文件中的UGII_BITMAP_PATH 和UGII_CAM_RESOURCE_DIR指定图标和CAM_RESOURCE路径等。

在cam_general.opt文件中用

${UGII_CAM_TEMPLATE_PART_METRIC_DIR}对样板文件进行指定。


3 实现的功能

当选择使用UG_Manufactuing模块进行编程时,选择编程模板文件进行初始化,系统进入UG加工编程环境后,将自动生成样板建立和规定的各项内容 ,编程需要的各种”建立、输入”等操作将会省去和简化,只是根据不同的毛坯形式、材料、加工部位形状、工艺性和质量要求等不同条件下制定的CAM方案,从UG模板中“选择”------选择程序类别、刀具、加工对象、加工方式和编程操作等。

在程序生成时,对于不同加工类型的编程操作只改动3~4个参数就可以了,在模板中固化的参数将自动继承,不必再重复输入,节省了编程时间,减少了出错的机会。

4 结论

项目完成后,把编程规范和先进的经验集成在一起,规范和指导我们的工作,更好地保证了工作质量,减少了编程操作和加工参数的重复输入,减少了失误,提高了工作效率。同时,在培养新人工作中,对于汽车模具数控加工编程的流程、各种加工方式、数控加工的关键内容和主要参数能尽快熟悉和掌握,通过数控编程样板文件的示范和指导作用,能使新手在较短时间内掌握CAM工作的关键技术,加快新人的成熟,缩短了新人的培养时间。模板中的各种加工编程方法及相应的加工参数固化。在程序制作时,根据加工几何体的形状、毛坯情况、加工规范要求等在UG编程模板中选择合理的加工方式,样板中固化的参数将自动继承,不必再重复输入,节省了时间,又减少了出错的机会,同时保证了程序的规范化,提高了数控编程的质量和效率。
